Vyloshot®

高附着力级别（GM-955-RK20）

特长

・	对各种基板材料（底材）（PI、PBT、环氧树脂玻璃纤维板等）具有良好的粘接性
・	基本物性与普通级别相同，且提升了粘接性、耐环境性（与普通级别相比，熔融粘度略偏高）
・	可通过注塑成型或者螺杆挤出机型上涂装置来成型加工（不能使用槽罐型）
・	适用于汽车的卓越的耐冷热性
・	与HB相当的难燃性

常规性质

以上是代表值。

剥离试验

表现出比普通级别更强的剥离性。

（样品制作条件）　
　　　使用机台：井元制作所生产的上涂装置
　　　○　在PA平板、PBT平板、环氧树脂玻璃纤维板上实施“Vyloshot®”的成型加工
　　　　　成型条件：螺杆挤出机温度220℃、注塑成型压力3.0MPa、保压2.5MPa×10秒

（剥离试验条件）
　　　○　剥离速度：　50mm/min

（样品制作条件）　
　　　使用机台：井元制作所生产的上涂装置
　　　○　在各种基板材料（底材）上实施 “Vyloshot ®”的成型加工
　　　　　成型条件：螺杆挤出机温度220℃、注塑成型压力3.0MPa、保压2.5MPa×10秒

（剥离试验条件）
　　　○　剥离速度：　50mm/min

耐气相冷热循环性（-40℃⇔80℃）

表现出比普通级别更高的冷热循环性。

（测量条件）　
　　　○　使用JIS3号哑铃（厚度2mm）
　　　○　拉伸速度：50mm/min

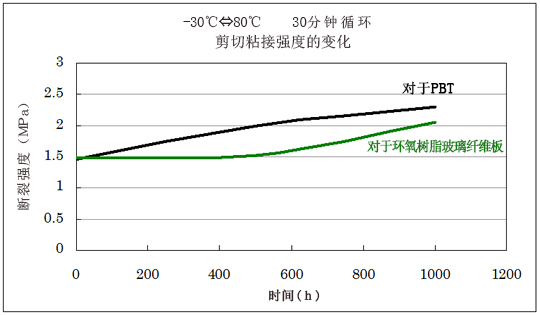

耐液相冷热循环性（-30℃⇔80℃）

（测量条件）　
　　　○　使用JIS3号哑铃（厚度2mm）
　　　○　拉伸速度：50mm/min

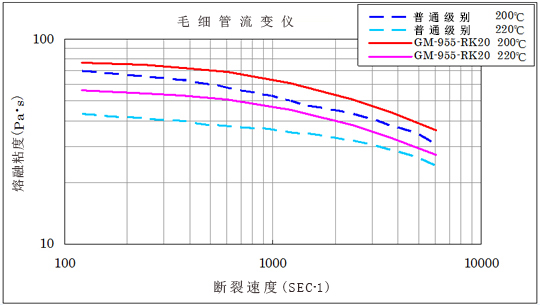

溶融粘度

可使用的成型机

必须用注塑成型或螺杆挤出机（挤出成型）类型来加工。
（不能使用槽罐型）

＜推荐的成型机台＞
・横置型挤出成型类型或者注塑成型类型
・竖立型挤出成型类型或者注塑成型类型
